CD-CXJ950-5000L高速机械式裁线机参数

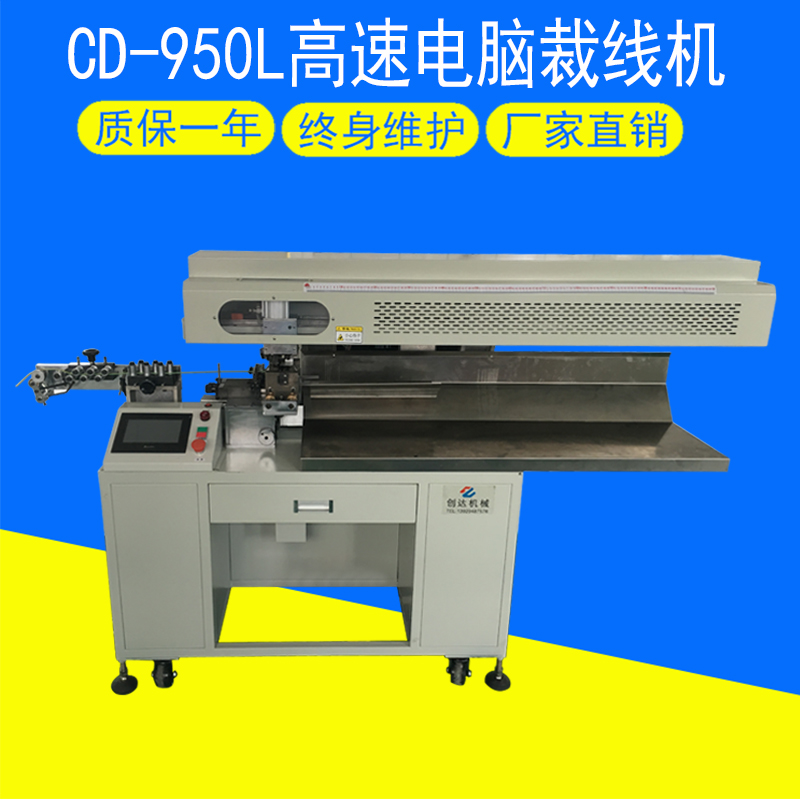

CD-CXJ950-5000L高速机械式裁线机
特点说明：
1、本机是以高速进行线材尺寸切断、两端剥皮、单端剥皮及半剥的自动裁线机。
2、使用伺服马达控制裁线、剥皮等动作、使裁出长度更精准。
3、长度变换及全剥、半剥采用按键方式设定，简易又快速。
4、剥皮长度及切刀深度之变换采用微调旋转方式、简易又快速。
5、速度可分为3段，可依据线材规格设定，使粗线、细线均可稳定生产。
6、各检出标准有气压低下、气缸卡住、马达异常、计数一致等功能，异常时能自动停机，并将检出情况显示于人机界面上，方便迅速排除故障，以减少停机时间。
7、最佳特点为调整技术性少，压线少，调整时间短，操作方便简单。
8、可搭配分线机，完成排线之分线、裁线及剥皮动作，提高生产效率。
产品规格：
| 尺寸 | W1700*D750*H1500mm | ||||||
| 重量 | 400KG | ||||||
| 功率 | 1000W | ||||||
| 电源 | 安全市电AC200V 50-60Hz | ||||||
| 气源 | 洁净干燥气压0.4-0.6Mpa | ||||||
| 剥皮长度 | 头尾40mm以内可调，可定制移动加长刀架 | ||||||
| 切割长度 | 单次拉线42-950mm，长线可多次拉，也可定制1.3/1.6/2.0/3.0/5.0米 | ||||||
| 操作方式 | 单行程和连线动作：SINGLE CYCLE AND AUTO | ||||||
| 裁线种类 | PVC,Teflon,Glass Wire，可定制编织线热剥 | ||||||
|
裁线能力 更换刀具 |
Awg #10-28;排线FLAT CABLE 10-14 16-18 20-24AWG（角刀）24-28AWG（平口刀） |
||||||
| 线材长度（mm） | 100 | 300 | 500 | 900 | 1500 | ||
| 次/每分 | 45 | 41 | 37 | 32 | 20 | ||
| 剥皮长度调整 | 以微调旋扭调整、快速、精确 | ||||||
| 线长度设定调整 | 以按键数据方式输入，快速 | ||||||
| 半剥设定调整 | 以按键数据方式输入，快速 | ||||||
| 综合分析 | 规格变换容易，不须依赖人工技术，线材损耗 | ||||||
