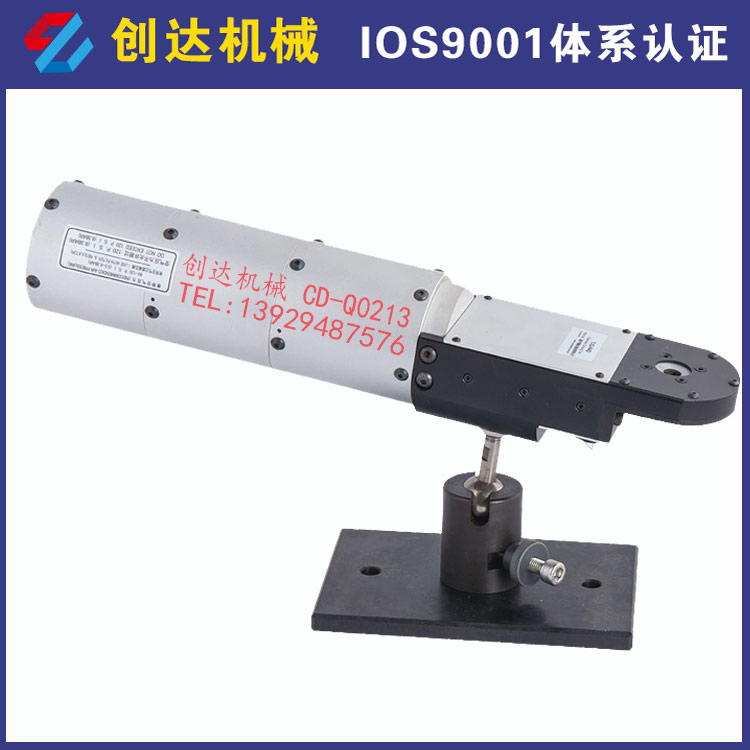

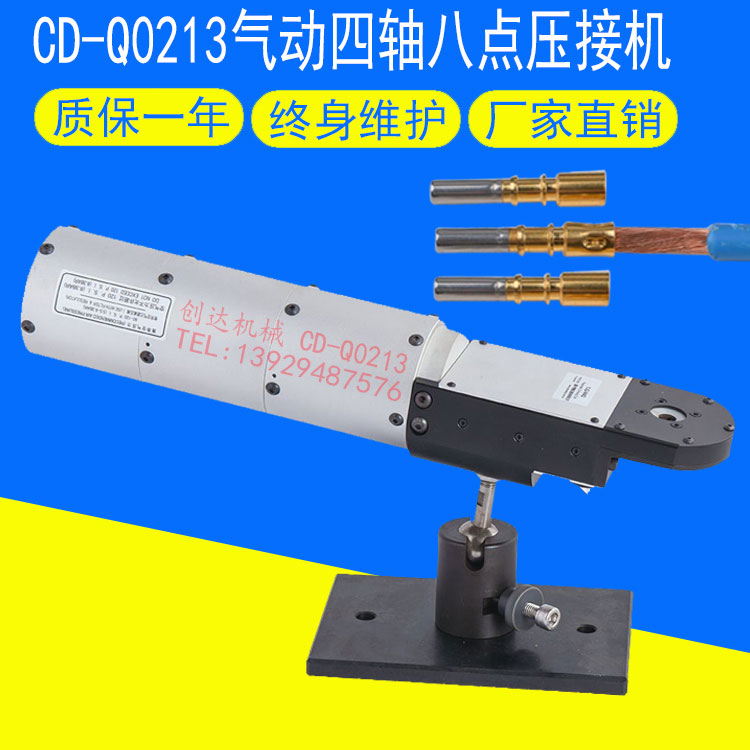

CD--Q0213氣動四軸八點壓接機是電連接器中導線與接觸體的冷壓連接工具。
導線範圍（WIRE SIZE）：6 AWG- 14 AWG（13mm2-2 mm2）
壓接鉗壓接範圍（CRIMPING RANGE）
| 調節盤檔位 | 壓頭工作直徑mm/INCH | |
| A通(GO) | B止(NO GO) | |
| 1 | 1.78/0.07 | 2.03/0.08 |
| 2 | 1.91/0.075 | 2.16/0.085 |
| 3 | 2.03/0.08 | 2.29/0.09 |
| 4 | 2.16/0.085 | 2.41/0.095 |
| 5 | 2.34/0.092 | 2.59/0.102 |
| 6 | 2.52/0.099 | 2.77/0.109 |
| 7 | 2.74/0.108 | 3.00/0.118 |
| 8 | 3.00/0.118 | 3.25/0.128 |
二、結構與原理
1、本壓接機壓接工作採用曲線推進機構，作用力由右鉗柄頭部腔內的四條曲線傳遞給四個壓塊，壓塊做向心直線運動，壓塊前端的壓齒壓接接觸體而完成導線與接觸體的壓接。四壓頭塊進退動作協調，壓痕深淺一致，可靠地保證了導線與接觸體的壓接品質。
2、本壓接機內部採用了棘爪與齒條配合自鎖機構，保證壓接的一致。若在氣壓不足或供氣時間過短，不能正確完成壓接，壓塊會因為自鎖機構而不退回，此時應調整氣壓或增加供氣時間，使壓塊運動到達檔位位置，恢復正常使用。
3、本壓接機有八個工作檔位，通過提起刻度盤（先取出別針）並旋轉，使刻度盤上的指針對準相應的檔位，放下刻度盤並確認刻度盤已經平放在面板上，方可以開始工作。
三、故障排除及注意事項
1、不得用堅硬的鋼質壓接件或將實心或壁厚特厚的圓筒形件塞入壓齒腔內肆意壓接，或當小檔誤入大直徑接觸體壓接或壓齒腔內被硬物卡住時，請聯繫我們。
2、工作氣壓 80-120 P.S.I. 最大氣壓 120P.S.I.（5.5-8.3BAR）
3、壓接說明，放入端子和導線，用腳踏板開關給鉗體供氣，鉗體完成壓接後鬆開腳踏板，壓塊退回原位後取出壓接體，壓接完成。
